( xls ) PLANTILLA EXCEL PARA DISEÑO DE HIDRÁULICO DE UNA BOCATOMA

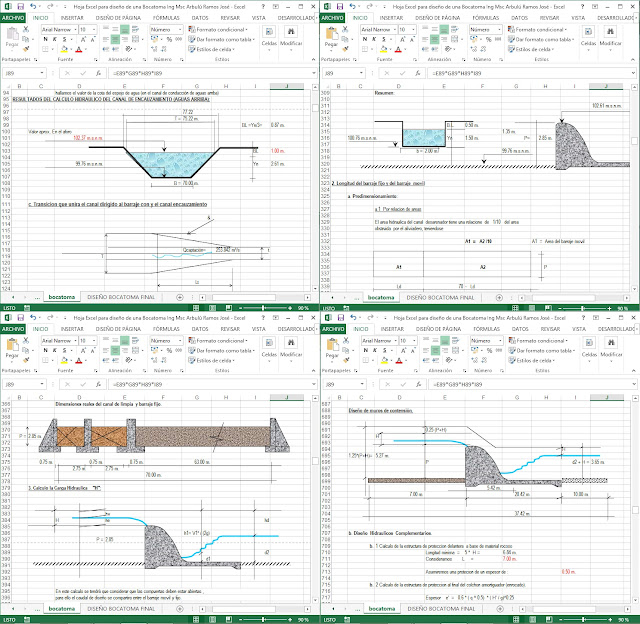

La presente hoja de calculo, te facilitara el proceso de calculo para el diseño hidráulico y estructural de una bocatoma.

El proceso de calculo que realiza la plantilla es la siguiente:

  1. CONSTRUCCIÓN DE CURVA DE AFORO PARA CANAL DE CONDUCCIÓN AGUAS ABAJO.
  2. CALCULO  DE  L COEFICIENTE DE RUGOSIDAD "n".
  3. RESULTADOS DEL CALCULO HIDRÁULICO DEL CANAL DE ENCAUZAMIENTO (AGUAS ARRIBA).
  4. Transición que unirá el canal dirigido al barraje con y el canal encauzamiento.
  5. CALCULO DE CAPTACIÓN.
  6. BARRAJE MIXTO (SE CALCULARA EL CAUDAL EN: CANAL DE LIMPIA Y EN ALIVIADERO).
  7. Descarga sobre la cresta (barraje fijo) = Qaliviadero (Qal).
  8. Diseño del Perfil Creager usando la formula de Scimemi.
  9. Diseño de muros de contención.
  10. Calculo de caudal "Qo" en canal de captación cuando ocurre Qmax.
  11. ANÁLISIS    ESTRUCTURAL  DE LA  BOCATOMA.
  12. Colchón amortiguador.
  13. Calculo y chequeo del espesor del colchón amortiguador.
  14. Análisis  del  barraje  para  agua  al nivel  de  la cresta.
  15. Fuerza hidrostática  (Fh).
  16. Empuje activo del suelo  (Ea).
  17. Empuje del solado delantero  (Ec).
  18. Peralte del peso  de la estructura   (W).
  19. CALCULO DEL CENTRO DE GRAVEDAD DE LA ESTRUCTURA.
  20. Empuje del agua debido a la aceleración sísmica.
  21. Análisis  de estabilidad  de  agua.
Créditos: Arbulú Ramos J.

Para descargar haga click en el siguiente enlace:
